| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOPER |
| إصدار الشهادات: | CE |
| رقم الموديل: | إكس واي 30/630-30 يو |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | Best factory price |
| تفاصيل التغليف: | حزمة خشبية قياسية للتصدير. |
| وقت التسليم: | 10-15 يوم عمل بعد استلام الدفعة الخاصة بك |
| شروط الدفع: | L / C ، T / T ، D / A ، D / P ، ويسترن يونيون |
| القدرة على العرض: | 200 مجموعة شهريًا لآلة تصفية الضغط الصناعية هذه |
| Filtration area: | 30 square meter | Plate size: | 630*630mm |
|---|---|---|---|
| Filter Chamber volume: | 452L | Filter plate number: | 37pcs |
| Filtrating pressure: | 0.6Mpa | Cake discharge: | two workers by hand operation |
| Motor power: | 2200w | Compress type: | hydraulic system |
| Application: | Food,environmental proteciton,medicine,chemical,metrallurgy | Function: | dehydration,separaiton and concentration |
| Plate material: | Reinforced polypropylene | Filter medium: | Filter cloth |
| Voltage: | 380V/220V /400-450V/Customized | Feeding method: | Central feeding |
| Liquid discharge type: | Open flow or close flow | Conditon: | New |

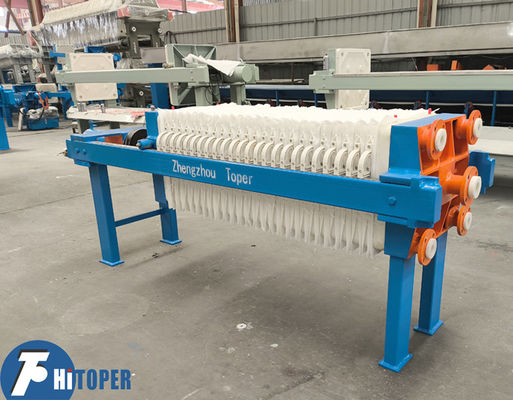

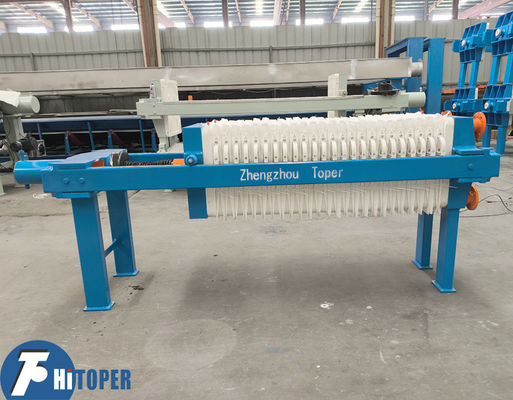

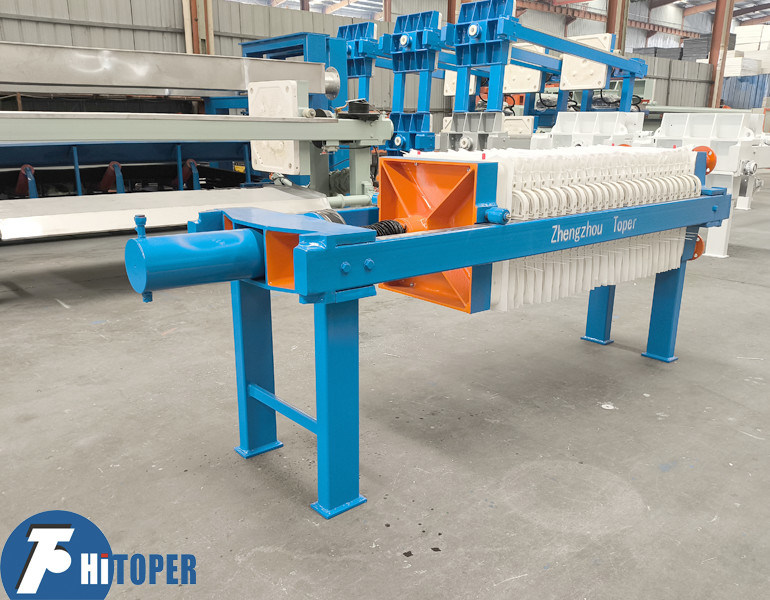

630x630mm لوحة ضغط 0.6Mpa مطبخ تصفية صناعية شهادة CE
المعلمات التقنية الرئيسية لهذه الصحافة المرشحة
1النموذج XY30/630-30U
2مساحة المرشح: 30 متر مربع
3حجم لوحة المرشح: 630*630mm
4حجم غرفة المرشح: 452 لتر
5سمك كعكة المرشح: 30 ملم
6عدد لوحات المرشحات: 37 قطعة
7. ضغط المرشح: 0.6Mpa، أيضا يمكن أن يكون 2.0Mpa، إذا أضفنا بعض الألياف الزجاجية عند إنتاج لوحة المرشح.
8قوة المحرك: 2.2 كيلوواط
9الوزن: حوالي 2360 كجم
10الأبعاد: 3590*900*1100m
كيفية تشغيل مطبخ تصفية
يتم ضخ الخليط الصلب السائل في مطبخ المرشح ، الذي يتكون من عدد من لوحات المرشح المدفونة التي تشكل غرف.الأسطوانات مدعومة في إطار فولاذية المصنوعة ويتم إغلاقها بواسطة قوة ممارسة من رم الهيدروليكية مثبتة في العمل الإطار في نهاية الآلة.يتم تغطية كل لوحة تصفية بقطعة قماش تصفية تحتفظ بالجسيمات الصلبة ، ولكنها تسمح للسائل بالمرور والخروج من خلال المنافذ في لوحة التصفية.
تتراكم الجسيمات المتبقية تدريجياً على سطح الوسائط المرشحة وبعد فترة من الوقت تشكل في النهاية كعكة صلبة.
عندما تشكل الكعكة الضغط داخل غسالة المرشح يرتفع الضغط حيث يجب على المرشح أن يمر عبر الكعكة التي تشكلت جزئيا بالفعل للخروج من الغرفة.يصبح من الصعب بشكل متزايد الاستمرار في الضخ لأن الصحافة غير قادرة على قبول المزيد من المواد الصلبةفي هذه المرحلة مضخة التغذية تتداول بشكل غير متكرر وتقلص تدفق المرشح من مطبقة المرشح بشكل كبير أو توقف تماما.
في هذه النقطة أو عند الوقت أو الضغط المحدد مسبقاً لتحقيق الترشيح يتم إنهاء الدورة وتفريغ كعكة المرشح التي تتشكل بالكامل.
المعلم التقني لهذه المعدات للضغط على المرشح:
| النوع |
مساحة المرشح (م2) |
حجم لوحة المرشح (ملم) |
سمك كعكة المرشح (ملم) |
حجم غرفة المرشح (ل) |
رقم لوحة المرشح (PCS) |
ضغط التصفية (MPa) |
قوة المحرك (كيلوواط) |
الوزن (كغ) |
البعد (ملم) (L×W×H) |
| XY4/450-30U | 4 | 450×450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950 × 700 × 900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200 × 700 × 900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450 × 700 × 900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700 × 700 × 900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950 × 700 × 900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300 × 700 × 900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450 × 700 × 900 | ||||
| XY15/630-30U | 15 | 630 × 630 | 226 | 18 | 1725 | 2640 × 900 × 1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940 × 900 × 1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590 × 900 × 1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700 × 1400 × 1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300 × 1400 × 1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840 × 1400 × 1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440 × 1400 × 1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040 × 1400 × 1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180 × 1200 × 1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570 × 1200 × 1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110 × 1200 × 1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550 × 1200 × 1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990 × 1200 × 1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430 × 1200 × 1300 |
سلسلة مختلفة من آلة مطبقة فلتر توبر:
1مطبخ تصفية تلقائي بضبط برنامج
2ضغط المرشح الغشاء
3. ضغط هيدروليكي لفلترات الضغط
4. مطبخ فلتر ضغط ميكانيكي
5. ضغط على فلتر جاك
6الصفيحة والإطار/الصمامات المرشحة
7الصلب المقاوم للصدأ الصفيحة والإطار مطبخ تصفية
8ضغط فلتر لوحة مستديرة
9مطبخ تصفية كعكة القطن
10مطبخ فلتر من الورق المقوى
11ضغط فلتر الحزام DY
12. DYX عالية الضغط الحزام مطبع المرشح
13مطبخ تصفية الحزام الدوار DNY للضخامة / الجفاف
14محرك تصفية ثلاثي الحزام لتثبيت وتجفيف
