| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOPER |
| إصدار الشهادات: | CE |
| رقم الموديل: | XY10/450-30U |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | Best factory price |
| تفاصيل التغليف: | حزمة خشبية قياسية للتصدير. |
| وقت التسليم: | 10-15 يوم عمل بعد استلام الدفعة الخاصة بك |
| شروط الدفع: | L / C ، T / T ، D / A ، D / P ، ويسترن يونيون |
| القدرة على العرض: | 200 مجموعة شهريًا لآلة تصفية الضغط الصناعية هذه |
| Filtration area: | 10square meter | Plate externalr size: | 505*505mm |
|---|---|---|---|
| Filter Chamber volume: | 151L | Filter plate number: | 24pcs |
| Filtrating pressure: | 0.6Mpa | Cake discharge: | two workers by hand operation |
| Motor power: | 2200w | Compress type: | hydraulic system |
| Voltage: | 380V/220V /400-450V/Customized | Feeding method: | Central feeding |
| Plate material: | Reinforced polypropylene | Liquid discharge type: | Open flow or close flow |
| Filter cake discharge type: | Manual discharge | Filter medium: | Filter cloth |
| Conditon: | New |

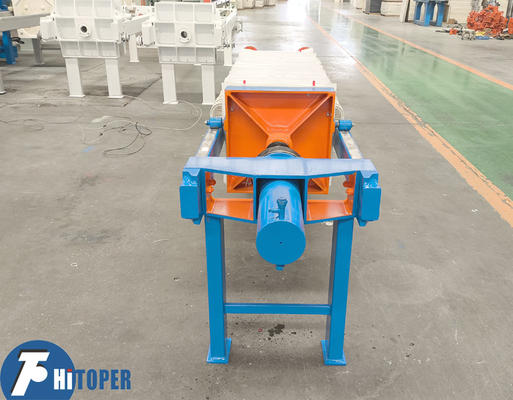

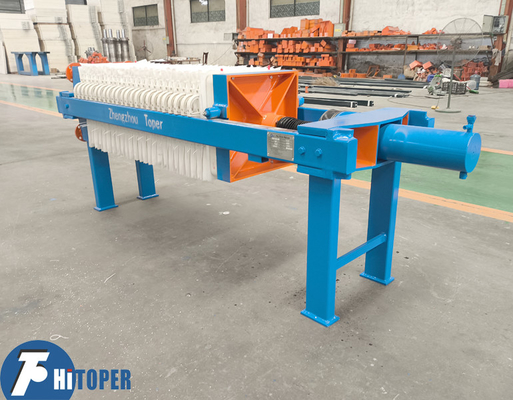

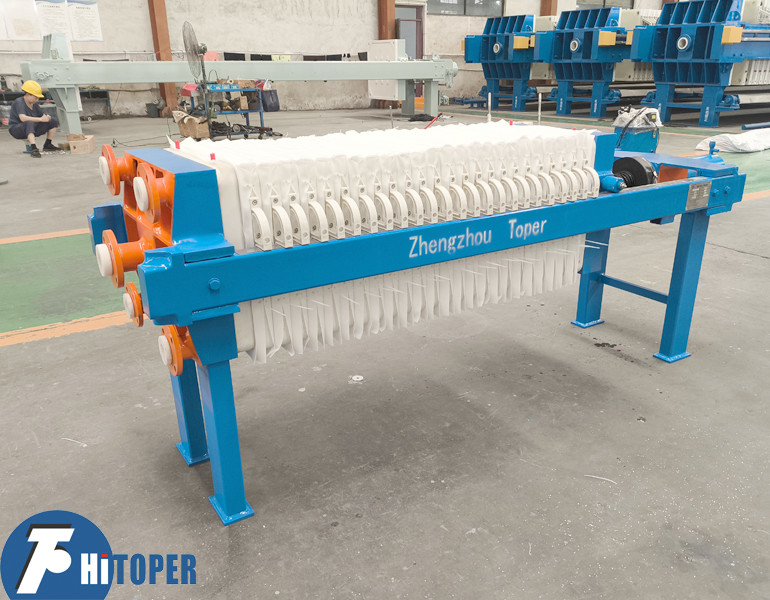

450x450mm لوحة هيدروليكية ضغط الصناعية مطبخ المرشح وظيفة فصل الصلبة السائلة
هذه المعدات الصحافة المرشحيستخدم في فصل المواد الصلبة السائلة (المحتوى الصلب أفضل من 5٪ -50٪) من تعليق varipis. يستخدم على نطاق واسع في مجال التعدين والكيماويات والمعادن والطب والمنسوجات والمواد الغذائية والملح الموراني وغيرها من الصناعات.
المحطة الهيدروليكية لمعدات مطبقة المرشحات هذه:1. الوحدة الهيدروليكية ، حاذية ثنية من الفولاذ الكربوني والختم. A.Air مرشحات مضخات النفط الخارجية من ماركة شانغهاي Dazhong ، مع تأثير تبريد أفضل وسهولة الصيانة B.صمامات هيدروليكية لعلامة تجارية شانغهاي هوداوأنابيب النفط عالية الضغط (36Mpa، 1.5m) وأنابيب النفط منخفضة الضغط (22.4Mpa، 2m) ، الاتصال الصيني العادي الناعم.
2أسطوانة هيدروليكية ، لحام باستخدام مادة 27SiMn أنابيب الفولاذ السامة ، القطر الداخلي والمسار هو Φ120X400 ، ضغط الضغط هو 18-20MPa.
3عصا البستون، صلابة متوسطة التردد مع الفولاذ 45 #، صلابة السطح يمكن أن تكون HRC48-50، وهناك غطاء حماية في الخارج.
الشعاع الرئيسي لهذه الصحافة الصناعية للفلتر: مادة من الصلب الكربوني عالي الجودة Q345 (الطول والعرض والسمك، 120 × 60 × 6mm أنبوب مستطيل) ، تصميم هيكلي مصفح بالصندوق،عملية لحام القوس المغمورة التلقائية مع لحام سلس وجميللا تزال معالجة بالرمل لتزيل الصدأ والأكسيد الجلد، ثم طلاء بواسطة البرايمر الايبوكسي للحصول على كثافة أعلى ومقاومة للتآكل،مع الحماية الأخيرة من البوليستر الأكريليك ضد التآكل الرذاذ الطلاء.
كيفية تشغيل مطبخ تصفية
يتم ضخ الخليط الصلب السائل في مطبخ المرشح ، الذي يتكون من عدد من لوحات المرشح المدفونة التي تشكل غرف.الأسطوانات مدعومة في إطار فولاذية المصنوعة ويتم إغلاقها بواسطة قوة ممارسة من رم الهيدروليكية مثبتة في العمل الإطار في نهاية الآلة.
يتم تغطية كل لوحة تصفية بقطعة قماش تصفية تحتفظ بالجسيمات الصلبة ، ولكنها تسمح للسائل بالمرور والخروج من خلال المنافذ في لوحة التصفية.
تتراكم الجسيمات المتبقية تدريجياً على سطح الوسائط المرشحة وبعد فترة من الوقت تشكل في النهاية كعكة صلبة.
عندما تشكل الكعكة الضغط داخل غسالة المرشح يرتفع الضغط حيث يجب على المرشح أن يمر عبر الكعكة التي تشكلت جزئيا بالفعل للخروج من الغرفة.يصبح من الصعب بشكل متزايد الاستمرار في الضخ لأن الصحافة غير قادرة على قبول المزيد من المواد الصلبةفي هذه المرحلة مضخة التغذية تتداول بشكل غير متكرر وتقلص تدفق المرشح من مطبقة المرشح بشكل كبير أو توقف تماما.
في هذه النقطة أو عند الوقت أو الضغط المحدد مسبقاً لتحقيق الترشيح يتم إنهاء الدورة وتفريغ كعكة المرشح التي تتشكل بالكامل.
المعلم التقني لهذه المعدات للضغط على المرشح:
| النوع |
مساحة المرشح (م2) |
حجم لوحة المرشح (ملم) |
سمك كعكة المرشح (ملم) |
حجم غرفة المرشح (ل) |
رقم لوحة المرشح (PCS) |
ضغط التصفية (MPa) |
قوة المحرك (كيلوواط) |
الوزن (كغ) |
البعد (ملم) (L×W×H) |
| XY4/450-30U | 4 | 450×450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950 × 700 × 900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200 × 700 × 900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450 × 700 × 900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700 × 700 × 900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950 × 700 × 900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300 × 700 × 900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450 × 700 × 900 | ||||
| XY15/630-30U | 15 | 630 × 630 | 226 | 18 | 1725 | 2640 × 900 × 1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940 × 900 × 1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590 × 900 × 1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700 × 1400 × 1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300 × 1400 × 1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840 × 1400 × 1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440 × 1400 × 1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040 × 1400 × 1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180 × 1200 × 1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570 × 1200 × 1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110 × 1200 × 1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550 × 1200 × 1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990 × 1200 × 1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430 × 1200 × 1300 |
سلسلة مختلفة من منتجاتنا-المرشح الصحافة الآلة كما هو موضح أدناه:
1مطبخ تصفية تلقائي بضبط برنامج
2ضغط المرشح الغشاء
3. ضغط هيدروليكي لفلترات الضغط
4. مطبخ فلتر ضغط ميكانيكي
5. ضغط على فلتر جاك
6الصفيحة والإطار/الصمامات المرشحة
7الصلب المقاوم للصدأ الصفيحة والإطار مطبخ تصفية
8ضغط فلتر لوحة مستديرة
9مطبخ تصفية كعكة القطن
10مطبخ فلتر من الورق المقوى
11ضغط فلتر الحزام DY
12. DYX عالية الضغط الحزام مطبع المرشح
13مطبخ تصفية الحزام الدوار DNY للضخامة / الجفاف
14محرك تصفية ثلاثي الحزام لتثبيت وتجفيف
