| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOPER |
| إصدار الشهادات: | CE |
| رقم الموديل: | BY30/630-25 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD14500/SET |
| تفاصيل التغليف: | تصدير حزمة خشبية قياسية. |
| وقت التسليم: | 30 يوم عمل بعد استلام الدفع الخاص بك |
| شروط الدفع: | L / C ، T / T ، D / A ، D / P ، ويسترن يونيون |
| القدرة على العرض: | 50 مجموعة شهريًا لمكبس مرشح الحديد الزهر |
| منطقة التصفية: | 30 م 2 | حجم لوحة التصفية: | 630 × 630 ملم |
|---|---|---|---|
| حجم غرفة التصفية: | 452 لتر | لوحة التصفية ورقمها: | 37 قطعة |
| رقم الإطار: | 38 قطعة | ضغط الترشيح: | 0.6 ميجا باسكال |
| قوة المحرك: | 2.2 كيلو واط | الميزة الرئيسية: | أن تتحمل درجة حرارة عالية تصل إلى 350 درجة مئوية. |
| بناء: | الحديد الزهر. | وزن: | 5000 كجم |
| وظيفة: | فصل الصلبة والسائلة | كونديتون: | جديد |
| طلب: | البتروكيماويات والمعادن والنفط وصناعة السيراميك |

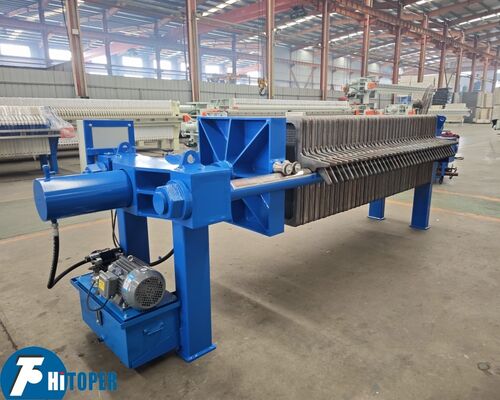

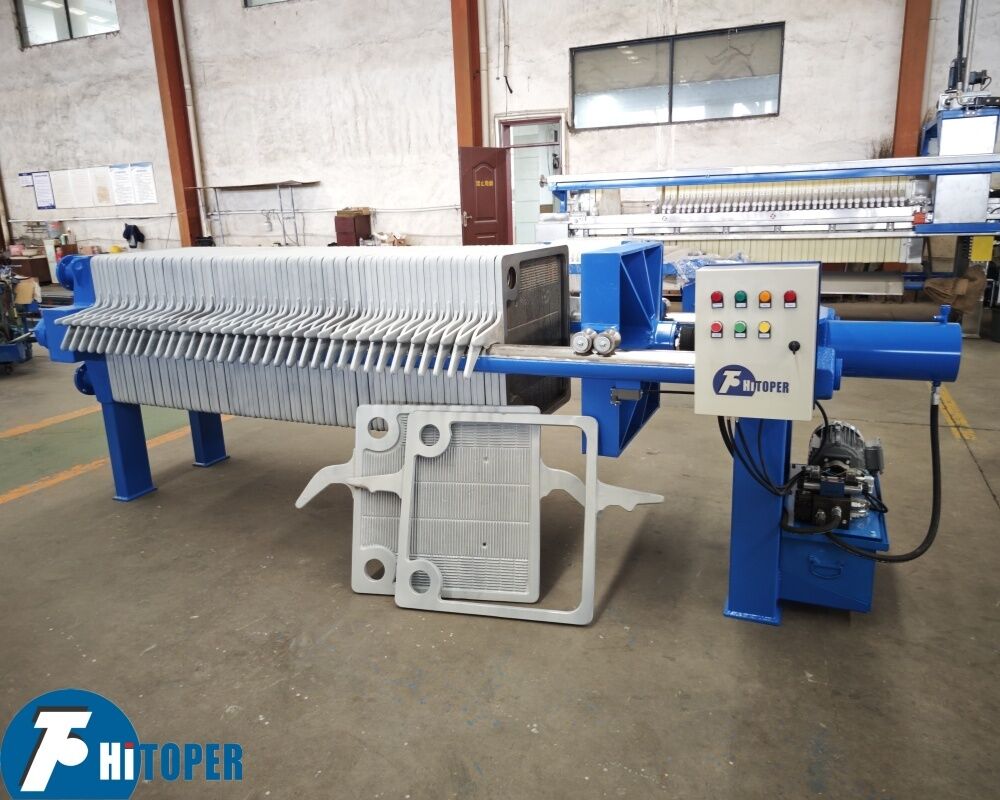

الصلب الحديد عالية درجة الحرارة الصفيحة الإطار المرشح الصحافة لفصل السيراميك
إدخال المرشح:
جزء الإطار:
جزء الإطار هو الجسم الرئيسي للآلة لدعم آلية الفلتر وربط الأجزاء الأخرى. وهو يتكون أساسا من لوحة الدفع ، لوحة الضغط ، كتلة الأسطوانة والحزمة الرئيسية.
الجزء المرشح:
وهي تتكون من لوحات المرشح المرتبة بترتيب معين على الشعاع الرئيسي والقماش المرشح الموضع بين لوحات المرشح.يتم ترتيب لوحات المرشح والقماش المرشح بالتناوب لتشكيل عدة وحدات مرشح مستقلة.
جزء من لوح السحب:
1 لوحة سحب أوتوماتيكية، يتكون جزء لوحة سحب أوتوماتيكية من محرك هيدروليكي، وجهاز التلاعب، وآلية النقل وجهاز التعليق.
2 سحب اللوحة يدويًا ، وسحب اللوحة يدويًا بدورها لإفراغها.
الجزء الهيدروليكي:
الجزء الهيدروليكي هو جهاز طاقة يدفع لوحة الضغط لتضغط أو تخفيف لوحة المرشح ، ومجهز بمضخة البولنجر وشركات التحكم المختلفة.
جزء محرك:
الجزء المحرك هو مركز التحكم في النظام بأكمله.
مقدمة موجزة للصحافة المرشحة الحديدية الصب:
يتم تصنيع الصحافة المرشح الحديدي الصلبة من الصلب عالي الجودة أو صب الدقة الحديدي الصلب.
لديها خصائص قوة لوحة المرشح العالية ، وضغط التصفية العالي ، مقاومة درجة الحرارة العالية ، سرعة التصفية العالية ، رطوبة كعكة المرشح المنخفضة ، التفريغ السريع ، ومدة الخدمة الطويلة.
وهي مناسبة لترشيح صناعة السيراميك، صناعة البتروكيماويات، الدهون، تغيير لون الزيت الميكانيكي وغيرها من المنتجات ذات اللزوجة العالية، ودرجة الحرارة العالية، والحد من الرطوبة. .
يستخدم مطبخ الفلتر فرق الضغط بين جانبي قطعة الفلتر لإجبار معظم الماء في المادة على المرور عبر قطعة الفلتر وتدفق خارج الجسم.بينما يتم حجب المواد في غرفة المرشح لتشكيل كعكة مرشح لتحقيق الغرض من الترشيح.
بسبب الفرق الكبير نسبيا في الضغط بين جانبي قطعة القماش المرشح خلال عملية الترشيح،يتم زيادة سرعة التصفية وتقليل محتوى الماء في كعكة المرشح، وتستخدم قطعة قماش مرشح خاصة لجعل المرشح نقي ونتيجة التصفية أفضل بكثير من مرشح الفراغ.
لا تزال الصحافة المرشحة لها تأثير جيد حتى عند التعامل مع المواد التي يصعب تصفيتها ، ومن السهل معالجتها بمكافحة التآكل ،و هيكلها بسيط و سهل التشغيل.
الخصائص:
البيانات التقنية لهذه الصحافة المرشحة الحديدية:
| النوع | مساحة المرشح (m2) | حجم لوحة المرشح (ملم) |
كعكة سمك (ملم) |
الغرفة الحجم (ل) |
لوحة الرقم (مكونات) |
الإطار الرقم (مكونات) |
تصفية الضغط (Mpa) |
الوزن (بالكيلوغرام) |
الأبعاد (ملم) ل × و × ه |
| BQ1/320-25 | 1 | 320 × 320 | 25 | 13 | 4 | 5 | 1.0 | 380 | 1150×760×650 |
| BQ2/320-25 | 2 | 25 | 9 | 10 | 500 | 1390×760×650 | |||
| BQ3/320-25 | 3 | 38 | 14 | 15 | 620 | 1750×760×650 | |||
| BQ4/450-25 | 4 | 450 × 450 | 25 | 51 | 9 | 10 | 0.8 | 1060 | 1780×760×650 |
| BQ6/450-25 | 6 | 76 | 14 | 15 | 1160 | 2055 × 870 × 880 | |||
| BQ8/450-25 | 8 | 102 | 19 | 20 | 1360 | 235×870×880 | |||
| BQ12/450-25 | 12 | 152 | 29 | 30 | 1530 | 2785 × 870 × 880 | |||
| BQ16/450-25 | 16 | 203 | 39 | 40 | 1760 | 3305 × 870 × 880 | |||
| XQ4/450-25 | 4 | 450 × 450 | 25 | 51 | 9 | 1.0 | 960 | 1900×870×880 | |
| XQ6/450-25 | 6 | 76 | 14 | 1140 | 2030 × 870 × 880 | ||||
| XQ8/450-25 | 8 | 102 | 19 | 1460 | 2280 × 870 × 880 | ||||
| XQ12/450-25 | 12 | 152 | 29 | 1960 | 2780 × 870 × 880 | ||||
| XQ16/450-25 | 16 | 203 | 39 | 2460 | 3280 × 870 × 880 | ||||
| BQ20/630-25 | 20 | 630 × 630 | 25 | 298 | 24 | 25 | 0.6 | 3300 | 2750 × 1150 × 1100 |
| BQ30/630-25 | 30 | 452 | 37 | 38 | 4500 | 3220 × 1150 × 1100 | |||
| BQ40/630-25 | 40 | 295 | 49 | 50 | 5600 | 3870 × 1150 × 1100 | |||
| BY20/630-25 | 20 | 298 | 24 | 25 | 3700 | 2960 × 1150 × 1100 | |||
| BY30/630-25 | 30 | 452 | 37 | 38 | 5000 | 3610 × 1150 × 1100 | |||
| BY40/630-25 | 40 | 595 | 49 | 50 | 6100 | 4210 × 1150 × 1100 | |||
| XQ20/630-25 | 20 | 25 | 248 | 24 | 0.8 | 3400 | 2600 × 1100 × 1100 | ||
| XQ30/630-25 | 30 | 377 | 37 | 4700 | 3250 × 1100 × 1100 | ||||
| XQ40/630-25 | 40 | 496 | 49 | 5900 | 3900 × 1100 × 1100 | ||||
| XY20/630-25 | 20 | 248 | 24 | 3800 | 2950 × 1100 × 1100 | ||||
| XY30/630-25 | 30 | 377 | 37 | 5200 | 3580 × 1100 × 1100 | ||||
| XY40/630-25 | 40 | 496 | 49 | 6400 | 4180×1100×1100 |
سلسلة أجهزة التحكم بالفلتر:
يمكن تقسيم مطبعات المرشح إلى نوع الصفيحة والإطار وتستخدم لفصل السائل الصلب من السائل المتعلق المختلف في الترشيح الضغط المتقطع.يتم الضغط على لوحات المرشح بواسطة أجهزة الضغط ويتم ضخ السائل المتعلق في غرفة المرشح. الجزيئات الصلبة وفصلها من خلال قماش المرشح. المنتجات بسيطة في الهيكل ولكن جيدة في تأثيرات الفصل، مريحة في الاستخدام وتطبق على نطاق واسع في مجال التعدين والمعادن والنفط،المواد الكيميائيةالصناعات الطبية والمنسوجة والطابعة والصباغة وتصنيع الورق والمواد الغذائية والكحول والملح غير العضوي وغسل الفحم والصبغات ومعالجة مياه الصرف الصحي.
منتجات توبر ميان:
عن توبر
تشينغزو توبر هي المورد الرائد للمعدات الصناعية في الصين، وكذلك المصدر المهني ومزود الخدمات من معدات التصفية والفصل.
نحن نركز على الخدمة الكاملة لمشروع التصفية من التصميم إلى خدمة ما بعد البيع وتوفير قطع الغيار بسرعة.
1مطبخ تصفية تلقائي بضبط برنامج
2ضغط المرشح الغشاء
3. ضغط هيدروليكي لفلترات الضغط
4. مطبخ فلتر ضغط ميكانيكي
5. ضغط على فلتر جاك
6الصفيحة والإطار/الصمامات المرشحة
7الصلب المقاوم للصدأ الصفيحة والإطار مطبخ تصفية
8ضغط فلتر لوحة مستديرة
9مطبخ تصفية كعكة القطن
10مطبخ فلتر من الورق المقوى
11ضغط فلتر الحزام DY
12. DYX عالية الضغط الحزام مطبع المرشح
13مطبخ تصفية الحزام الدوار DNY للضخامة / الجفاف
14محرك تصفية ثلاثي الحزام لتثبيت وتجفيف
15أجهزة الطرد المركزي من نوع (إس إس) بطول ثلاثة أقدام
16. نوع SD ثلاثة أقدام والفلتر كيس رفع الطرد المركزي
17. طائرة طرد مركزية تفريغ كيس الفلتر PD
18أجهزة الطرد المركزي من إفراز، ثلاثة قدم، سلسلة نظيفة SSB، SB
19أجهزة الطرد المركزي اليدوية من نوع SX
20الطرد المركزي اليدوي من نوع PS
21جهاز الطرد المركزي النوع SGZ
22جهاز الطرد المركزي للطاقة القاعية من نوع PGZ
23أجهزة الطرد المركزي لسلسلة LW
24أجهزة الطرد المركزي الأنابيبية
25مرشح إطار الفولاذ المقاوم للصدأ متعدد الطبقات
26مرشح الكيس
27مرشح الدياتوميت
28لوحة المرشح
29قماش المرشح
30مرشح القرص الفراغ
كيفية طلب مطبقة الفلتر:
1- اختر النموذج، ومواد الصفيحة والإطار، ووضع الضغط وشكل التصفية من خلال النظر في مقدمة وصف الجهاز.
2وفقا لمنتجاتك، اختر تدفق مفتوح ودفق مغلق، قابل للغسل أو غير قابل للغسل، وقم بتحديد الشروط في العقد.
3يتم توفير الوحدة بدون مضخة.
4. شركتنا يمكن أن توفر نموذج غير قياسي لتلبية متطلباتك الخاصة.
