| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOPER |
| إصدار الشهادات: | CE |
| رقم الموديل: | BY50 / 800-25U |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD14500/SET |
| تفاصيل التغليف: | تصدير حزمة خشبية قياسية. |
| وقت التسليم: | 30 يوم عمل بعد استلام الدفع الخاص بك |
| شروط الدفع: | L / C ، T / T ، D / A ، D / P ، ويسترن يونيون |
| القدرة على العرض: | 50 مجموعة شهريًا لمكبس مرشح الحديد الزهر |
| منطقة التصفية: | 50 م 2 | حجم لوحة التصفية: | 800*800 مللي متر |
|---|---|---|---|
| حجم غرفة التصفية: | 624 لتر | لوحة التصفية ورقمها: | 38 قطعة |
| رقم الإطار: | 39 قطعة | ضغط الترشيح: | 0.6 ميجا باسكال |
| قوة المحرك: | 2.2 كيلو واط | الميزة الرئيسية: | أن تتحمل درجة حرارة عالية تصل إلى 350 درجة مئوية. |
| بناء: | الحديد الزهر. | وزن: | 7650 كجم |
| كونديتون: | جديد | وظيفة: | فصل الصلبة والسائلة |
| بناء: | نوع إطار اللوحة | الجهد االكهربى: | 380 فولت/220 فولت/400-450 فولت/حسب الطلب |

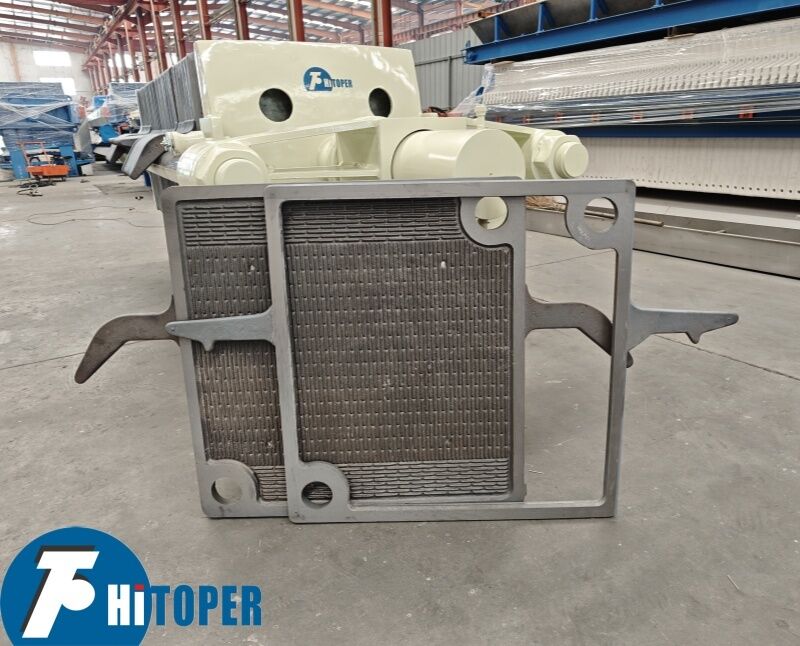

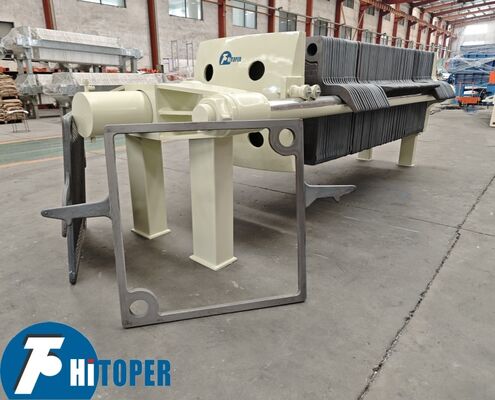

مطابخ تصفية صلبة من الحديد الصلب مصممة للتصفية في درجات الحرارة العالية في التطبيقات في صناعة المعادن والسيراميك والبتروكيماويات والنفط
إدخال المرشح:
جزء الإطار:
جزء الإطار هو الجسم الرئيسي للآلة لدعم آلية الفلتر وربط الأجزاء الأخرى. وهو يتكون أساسا من لوحة الدفع ، لوحة الضغط ، كتلة الأسطوانة والحزمة الرئيسية.
جزء التصفية:
وهي تتكون من لوحات المرشح المرتبة بترتيب معين على الشعاع الرئيسي والقماش المرشح الموضع بين لوحات المرشح.يتم ترتيب لوحات المرشح والقماش المرشح بالتناوب لتشكيل عدة وحدات مرشح مستقلة.
جزء من لوح السحب:
1 لوحة سحب أوتوماتيكية، يتكون جزء لوحة سحب أوتوماتيكية من محرك هيدروليكي، وجهاز التلاعب، وآلية النقل وجهاز التعليق.
2 سحب اللوحة يدويًا ، وسحب اللوحة يدويًا بدورها لإفراغها.
الجزء الهيدروليكي:
الجزء الهيدروليكي هو جهاز طاقة يدفع لوحة الضغط لتضغط أو تخفيف لوحة المرشح ، ومجهز بمضخة البولنجر وشركات التحكم المختلفة.
جزء محرك:
الجزء المحرك هو مركز التحكم في النظام بأكمله.
مقدمة موجزة للصحافة المرشحة الحديدية الصب:
الصفيحة الصلبة والإطار من طراز مطبخ المرشحات مصنوع من الصلب أو الحديد الصلب عالي الجودة.
يتم استخدامه في مواد التصفية عالية درجة الحرارة، ويمكن أن تتحمل قوة لوحة التصفية العالية ضغط التصفية ومدة خدمة طويلة.
تستخدم على نطاق واسع لفصل السائل الصلب في صناعة البتروكيماويات، المعادن، النفط، السيراميك الخ
1تصنيف الصفائح: الصفائح الصلبة
2درجة حرارة العمل:<350C
3ضغط الترشيح:0.6Mpa-0.8Mpa
4 ضغط الضغط:1.0-1.3Mpa
الخصائص:
1، لوح المرشح مصنوع من الحديد الزهري، فإنه يمكن أن يقاوم درجة حرارة عالية وضغط مرتفع، حياة خدمة طويلة.
2، يضمن بناء الحديد الصلب مقاومة قوية للغاية لدرجات الحرارة العالية ، مناسبة لتصفية المواد عالية درجة الحرارة مع لوحة تصفية الحديد الصلب عالية القوة ، مثل الجيلاتين ،زيت غذائي.
3، يتم تصنيع الحزمة الرئيسية من الفولاذ الكربوني عالية الجودة مع معالجة الرمل، ليس من السهل أن خارج الشكل، كثافة عالية ومقاومة للتآكل.
45، هيكل مضغوط، حجم صغير، تغطي مساحة أقل، وتوفير التكلفة.
البيانات التقنية لهذه الصحافة المرشحة الحديدية:
|
النوع |
مساحة المرشح (m2) |
حجم لوحة المرشح (ملم) |
كعكة السماكة (ملم) |
الغرفة الحجم (ل) |
لوحة الرقم (مكونات) |
الإطار الرقم (مكونات) |
تصفية الضغط (Mpa) |
الوزن (بالكيلوغرام) |
الأبعاد (ملم) ل × و × ه |
|
BQ1/320-25 |
1 |
320 × 320 |
25 |
13 |
4 |
5 |
1.0 |
380 |
1150×760×650 |
|
BQ2/320-25 |
2 |
25 |
9 |
10 |
500 |
1390×760×650 |
|||
|
BQ3/320-25 |
3 |
38 |
14 |
15 |
620 |
1750×760×650 |
|||
|
BQ4/450-25 |
4 |
450 × 450 |
25 |
51 |
9 |
10 |
0.8 |
1060 |
1780×760×650 |
|
BQ6/450-25 |
6 |
76 |
14 |
15 |
1160 |
2055 × 870 × 880 |
|||
|
BQ8/450-25 |
8 |
102 |
19 |
20 |
1360 |
235×870×880 |
|||
|
BQ12/450-25 |
12 |
152 |
29 |
30 |
1530 |
2785 × 870 × 880 |
|||
|
BQ16/450-25 |
16 |
203 |
39 |
40 |
1760 |
3305 × 870 × 880 |
|||
|
XQ4/450-25 |
4 |
450 × 450 |
25 |
51 |
9 |
|
1.0 |
960 |
1900×870×880 |
|
XQ6/450-25 |
6 |
76 |
14 |
1140 |
2030 × 870 × 880 |
||||
|
XQ8/450-25 |
8 |
102 |
19 |
1460 |
2280 × 870 × 880 |
||||
|
XQ12/450-25 |
12 |
152 |
29 |
1960 |
2780 × 870 × 880 |
||||
|
XQ16/450-25 |
16 |
203 |
39 |
2460 |
3280 × 870 × 880 |
||||
|
BQ20/630-25 |
20 |
630 × 630 |
25 |
298 |
24 |
25 |
0.6 |
3300 |
2750 × 1150 × 1100 |
|
BQ30/630-25 |
30 |
452 |
37 |
38 |
4500 |
3220 × 1150 × 1100 |
|||
|
BQ40/630-25 |
40 |
295 |
49 |
50 |
5600 |
3870 × 1150 × 1100 |
|||
|
BY20/630-25 |
20 |
298 |
24 |
25 |
3700 |
2960 × 1150 × 1100 |
|||
|
BY30/630-25 |
30 |
452 |
37 |
38 |
5000 |
3610 × 1150 × 1100 |
|||
|
BY40/630-25 |
40 |
595 |
49 |
50 |
6100 |
4210 × 1150 × 1100 |
|||
|
XQ20/630-25 |
20 |
25 |
248 |
24 |
|
0.8 |
3400 |
2600 × 1100 × 1100 |
|
|
XQ30/630-25 |
30 |
377 |
37 |
4700 |
3250 × 1100 × 1100 |
||||
|
XQ40/630-25 |
40 |
496 |
49 |
5900 |
3900 × 1100 × 1100 |
||||
|
XY20/630-25 |
20 |
248 |
24 |
|
3800 |
2950 × 1100 × 1100 |
|||
|
XY30/630-25 |
30 |
377 |
37 |
5200 |
3580 × 1100 × 1100 |
||||
|
XY40/630-25 |
40 |
496 |
49 |
6400 |
4180×1100×1100 |
سلسلة أجهزة التحكم بالفلتر:
يمكن تقسيم مطبعات المرشح إلى نوع الصفيحة والإطار وتستخدم لفصل السائل الصلب من السائل المتعلق المختلف في الترشيح الضغط المتقطع.يتم الضغط على لوحات المرشح بواسطة أجهزة الضغط ويتم ضخ السائل المتعلق في غرفة المرشح. الجزيئات الصلبة وفصلها من خلال قماش المرشح. المنتجات بسيطة في الهيكل ولكن جيدة في تأثيرات الفصل، مريحة في الاستخدام وتطبق على نطاق واسع في مجال التعدين والمعادن والنفط،المواد الكيميائيةالصناعات الطبية والمنسوجة والطابعة والصباغة وتصنيع الورق والمواد الغذائية والكحول والملح غير العضوي وغسل الفحم والصبغات ومعالجة مياه الصرف الصحي.
أجهزة تصفية طوبر الرئيسية و أجهزة فصل الطرد المركزي
1مطبخ تصفية تلقائي بضبط برنامج
2ضغط المرشح الغشاء
3. ضغط هيدروليكي لفلترات الضغط
4. مطبخ فلتر ضغط ميكانيكي
5. ضغط على فلتر جاك
6الصفيحة والإطار/الصمامات المرشحة
7الصلب المقاوم للصدأ الصفيحة والإطار مطبخ تصفية
8ضغط فلتر لوحة مستديرة
9مطبخ تصفية كعكة القطن
10مطبخ فلتر من الورق المقوى
11ضغط فلتر الحزام DY
12. DYX عالية الضغط الحزام مطبع المرشح
13مطبخ تصفية الحزام الدوار DNY للضخامة / الجفاف
14محرك تصفية ثلاثي الحزام لتثبيت وتجفيف
15أجهزة الطرد المركزي من نوع (إس إس) بطول ثلاثة أقدام
16. نوع SD ثلاثة أقدام والفلتر كيس رفع الطرد المركزي
17. طائرة طرد مركزية تفريغ كيس الفلتر PD
18أجهزة الطرد المركزي من إفراز، ثلاثة قدم، سلسلة نظيفة SSB، SB
19أجهزة الطرد المركزي اليدوية من نوع SX
20الطرد المركزي اليدوي من نوع PS
21جهاز الطرد المركزي النوع SGZ
22جهاز الطرد المركزي للطاقة القاعية من نوع PGZ
23أجهزة الطرد المركزي لسلسلة LW
24أجهزة الطرد المركزي الأنابيبية
25مرشح إطار الفولاذ المقاوم للصدأ متعدد الطبقات
26مرشح الكيس
27مرشح الدياتوميت
28لوحة المرشح
29قماش المرشح
30مرشح القرص الفراغ
كيفية طلب مطبقة الفلتر:
1- اختر النموذج، ومواد الصفيحة والإطار، ووضع الضغط وشكل التصفية من خلال النظر في مقدمة وصف الجهاز.
2وفقا لمنتجاتك، اختر تدفق مفتوح ودفق مغلق، قابل للغسل أو غير قابل للغسل، وقم بتحديد الشروط في العقد.
3يتم توفير الوحدة بدون مضخة.
4. شركتنا يمكن أن توفر نموذج غير قياسي لتلبية متطلباتك الخاصة.
