| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOPER |
| إصدار الشهادات: | CE |
| رقم الموديل: | GF125 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حزمة حالة الخشب الرقائقي القياسية. |
| وقت التسليم: | 10-15 يوم عمل بعد تلقي دفعتك |
| شروط الدفع: | L / C ، T / T ، D / A ، D / P ، ويسترن يونيون |
| القدرة على العرض: | 60 مجموعة شهريا لجهاز الطرد المركزي الأنبوبي |
| قطر الطبل: | 125 ملم | حجم الطبل: | 8 لتر |
|---|---|---|---|
| سرعة دوران الطبل: | 15000 لفة / دقيقة | عامل الفصل: | 15750 |
| قدرة تدفق المياه: | 1500 كجم/ساعة | قوة: | 380 فولت/50 هرتز/3 مراحل |
| ضياء الداخلية.: | 125 ملم | نوع الآلة: | فاصل الطرد المركزي من نوع الأنبوب |
| ضمان: | 12 شهرا | مواد قطع الاتصال: | الفولاذ المقاوم للصدأ |
| طريقة التغذية: | التغذية اليدوية أو المضخة | وزن: | 610 كلغ |
| طلب: | الغذاء والمشروبات والصيدلة والطب |

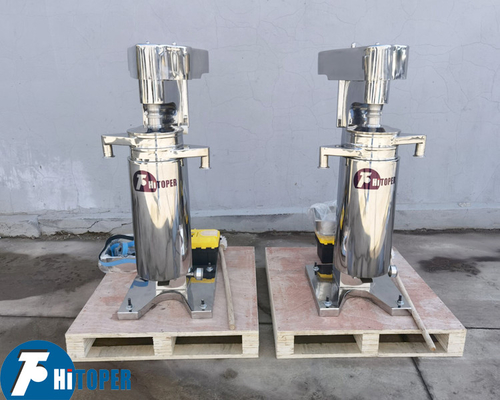

فصل النفط-الماء-الآثار الثلاثية المرحلة الطرد المركزي الأنبوبي، Dia.125mm SS طبل منفصل
الطرد المركزي الصحن الأنبوبي هو نوع من المعدات الطرد المركزي مع عامل الفصل العالي. الحد الأدنى لحجم الجزيئات الفصل هو 1 ميكرون.
يستخدم بشكل خاص في استخراج وتخصيب وتوضيح المواد مع الحالات التالية:
المرحلة الصلبة والمرحلة السائلة صغيرة،حجم الجذع متساوٍ ومحتوى الصلب منخفض،الوسيط قوي التآكل.
تستخدم بشكل رئيسي في فصل الصلب من السائل و فصل السائل من السائل الصلب للغذاء والكيماويات والمشروبات والصيدلة البيولوجية ومنتجات الدم
فصل المواد الوسطى الصلبة السائلة وهلم جرا.
هذه الآلة لديها مزايا مثل: تأثير فصل جيد، إنتاجية عالية، مساحة تغطية صغيرة، سهولة التشغيل الخ
يتم تقسيم أجهزة الطرد المركزي الأنبوبية بشكل رئيسي إلى تصفية سلسلة GQالمعالجة الصلبة السائلة)وسلسلة الفصل GF ((سائل-سائل،سائل-سائل-صلب).
وظيفة الفصل بين السائل والسائل للطرد المركزي الأنبوبي
العملية: ما يصل إلى 15620 قوة جاذبية تدفع السائل الثقيل نحو جدار الأنبوب بينما يتم نقل السائل الخفيف إلى وسط الأنبوب.
التدفق: تدفق السائل إلى وخارج جهاز الطرد المركزي مستمر. في الرسم التوضيحي ، يتم تفريغ المرحلة الأثقل من خلال المخرج الأيسر ويتم تفريغ السائل الأخف من خلال المخرج الأيمن.إذا كانت هناك أي مواد صلبة سوف يتم جمعها على جدار الأنبوب ويمكن إزالتها بشكل دوري.
القدرة: اعتمادا على حجم جهاز الطرد المركزي وخصائص السائل ، يمكن تحقيق معدلات تدفق أكثر من 1000 جالون في الساعة
مبدأ عمل الطرد المركزي الأنبوبي:
الطرد المركزي الأنبوبي هو منفصل عالية السرعة مع قدرة فصلية قوية ، كمعدات طرد مركزي تعمل بشكل متقطع ، تتكون من الجسم الرئيسي ، وحدة القيادة ، وعاء ،علبة جمع السوائل، ومقعد محمل السائل الغذائي.نموذج GF هو جهاز فصل حيث يتم تشكيل المرحلة السائلة ذات الكثافة الكبيرة إلى حلقة خارجية وتشكل المرحلة السائلة ذات الكثافة الصغيرة إلى حلقة داخلية ، لتدفق إلى الجزء العلوي من الوعاء ،يجب أن يتم إطلاقها من منافذها السائلةتتراكم المواد الصلبة الدقيقة على جدار الوعاء ويجب تفريغها يدوياً بعد إيقاف الجهاز.
هيكل المنتجات وخصائصها:
تتكون الطرد المركزي الأنبوبية أساسا من أجزاء الجسم، أجزاء ناقلات، أجزاء ناقلات العمود الرئيسي، أجزاء عجلة التوتر، أجزاء سلة جمع السوائل، أجزاء الطبول،وأجزاء المقاعد ذات الدبابات الداخلية السائلة.
1.المسكن له شكلين: مربع و مستدير.
2سطح المقصورة مغلف بـ 304 من الفولاذ المقاوم للصدأ
3الأجزاء التي تتلامس مع التعليق مصنوعة من الفولاذ المقاوم للصدأ SS304. يمكن أيضا توفير مواد 316L حسب الحاجة.
4يتبنى جسم المنزل تصميم باب مفتوح لتسهيل تفكيك وتجميع الطبل ، والحد من كثافة العمل ، وعدم التأثير على تأثير الفصل.
المعلمات التقنية الأساسية للطرد المركزي الأنبوبي:
|
النموذج |
طبل |
فوهة قطرها |
الإنتاجية (تدفق المياه) (kg/h) |
القوة |
الوزن (بالكيلوغرام) |
||||
|
القطر الداخلي |
الطول |
الحجم |
سرعة الدوران |
الانفصال عامل |
|||||
| GF45 | 45 | 280 | 0.4 | 28000 | 19800 | 2,3 | 100 | 0.55 | 90 |
| GF75 | 75 | 450 | 2.2 | 19000 | 15700 | 4,6 | 600 | 1.5 | 300 |
| GF105 | 105 | 730 | 6 | 16300 | 15620 | 6,8 | 1200 | 2.2 | 570 |
| GF125 | 125 | 730 | 8 | 15000 | 15750 | 5,8,9 | 1500 | 3.0 | 610 |
| GF150 | 142 | 730 | 10 | 14000 | 15700 | 8,10,12 | 2500 | 3.0 | 665 |

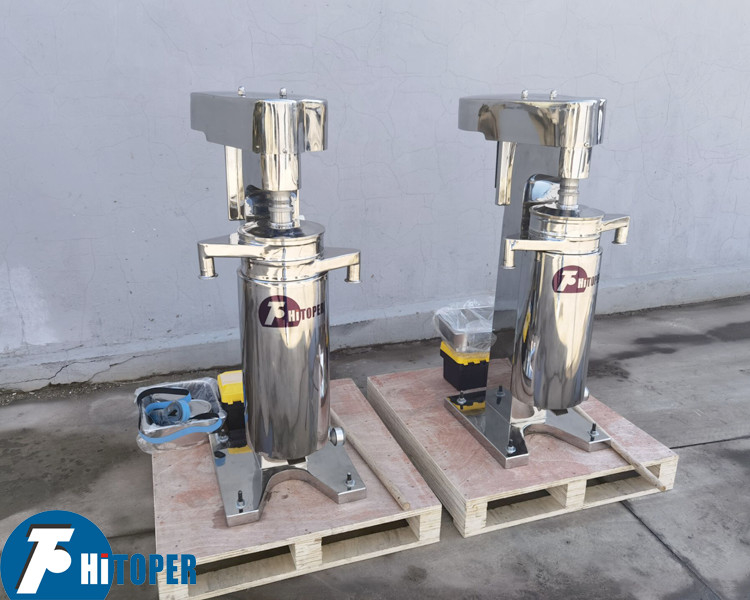

حزمة وشحن أجهزة الطرد المركزي القائمة على الأنبوب
خدمة (توبير):
1لدينا شخص محترف على الخط لتقديم المشورة لك على النوع الأنسب من machie وفقا لمتطلباتك.
2.تزويدك بمعلومات مفصلة وسهلة الفهم ومتفصلة وبيانات فنية عن الجهاز الذي تهتم به؛حل مشاكلك أو أسئلتك حول الجهاز
3.تخطيط الجدول الزمني إذا قمت بزيارة مصنعنا.
4.يمكن لمهندسنا التقني أيضا إلى الدولة الخاصة بك دليل لتركيب ، وتشغيل ، وحل المشاكل وهلم جرا إذا لزم الأمر.
