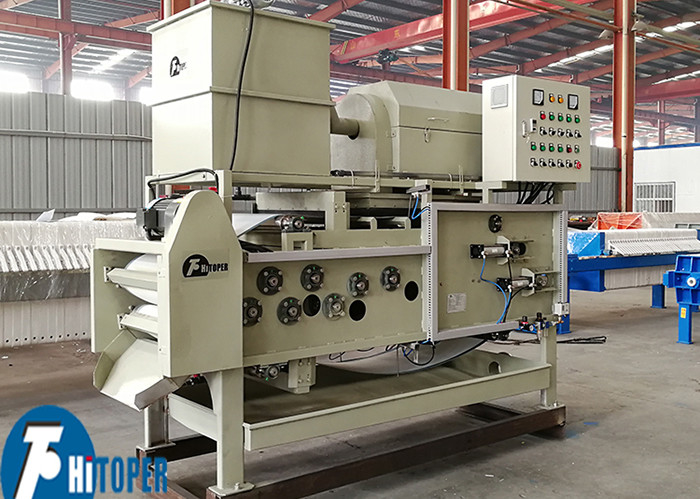

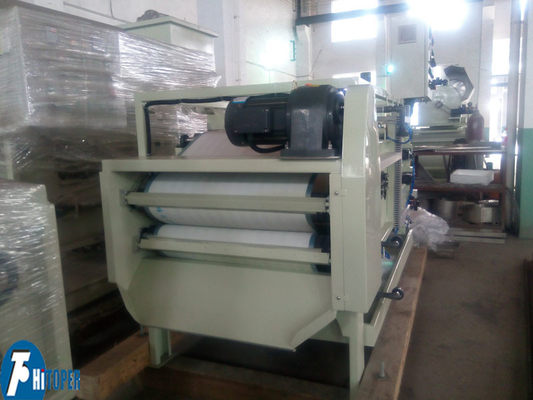

مطبعة وصناعة الصبغ مطبخ الحزام لإنقاذ الوحل من الماء مع عرض الحزام المرشح 500 مم

مطبخ حزام تصفية آلي بالكامل 500 ملم حزام تصفية عرض حزام إزالة المياه حزام مطبخ

DY سلسلة مطبقة مرشح الحزام هي المعاهد البحثية الوطنية مع إدخال التكنولوجيات المتقدمة الأجنبية على أساس التطوير الناجح للنماذج الجديدة،تستخدم على نطاق واسع في معالجة مياه الصرف الصحي الحضريةالصناعات الكيميائية، تكرير النفط، المعادن، الورق، الجلد، الغذاء، غسل الفحم، الطباعة وصبغ الصناعات، إزالة الماء من الوحل.كفاءة عالية، سهلة الصيانة، مثالية لمعدات إزالة الماء من الوحل.

جهاز تصفية الحزام يتكون أساسا من جهاز تشغيل، وإطار، وسلسلة الصحافة، وشرطة تصفية أعلى، وشرطة تصفية السفلية، وشرطة تصفية حزام، وشرطة تنظيف حزام المرشح،جهاز تفريغ، نظام تحكم الهواء، ونظام تحكم كهربائي.

1 الإطار: يتم استخدام إطار فلتر الصحافة الحزامية بشكل رئيسي لدعم وتثبيت نظام عجلات الصحافة ومكونات أخرى.

2 نظام أدوات الضغط: يتكون من أدوات ذات قطرات مرتبة من كبيرة إلى صغيرة. يتم احتواء الوحل بواسطة أحزمة المرشح العلوية والسفلية.عندما يمر من خلال المطبوعة أدوات الدوار في تسلسل، يتم تشكيل منحدر ضغط من صغير إلى كبير تحت توتر حزام المرشح. يتم إزالة الماء تدريجيا.

3 جهاز إزالة المياه من منطقة الجاذبية: وهو يتكون أساسا من مؤخرة منطقة الجاذبية والحافل. يزيل المواد المتدفقة كمية كبيرة من المياه في منطقة الجاذبية ، وتصبح السوائلة ضعيفة,والذي يخلق الظروف للجفاف اللاحق من خلال التطويق.

4 جهاز إزالة المياه في المنطقة على شكل سكين: The wedge-shaped zone formed by the upper and lower filter belts exerts a pressing force on the clamped material and performs pre-pressure dehydration to meet the requirements for the liquid content and fluidity of the material in the squeeze dewatering section.

5 شريط المرشح: هو المكون الرئيسي لمرشح الحزام. يتم فصل المراحل الصلبة والسائلة من الوحل أعلاه وأسفل. شريط المرشح السفلي هو وسط المرشح.الحزام المرشح العلوي والسفلي يتم التوتر لتجاوز الضغطلتحقيق قوة الضغط المطلوبة لإزالة الرطوبة من المواد.

6 جهاز ضبط حزام المرشح: يتكون من مكونات تنفيذية: أسطوانة الهواء ، ضبط ضغط إشارة الدوار ، والنظام الكهربائي.دورها هو ضبط انحراف حزام المرشح الناجم عن أسباب مختلفة مثل التوتر غير متساوية حزام المرشح، خطأ تثبيت الدوال، تغذية غير متساوية، الخ، وبالتالي ضمان استمرارية واستقرار مرشح الحزام الصحافة.

7جهاز تنظيف حزام المرشح: يتكون من رشاش وصندوق اتصال للمياه التنظيفية وغطاء التنظيف. عندما يمر حزام المرشح ، فإنه يمر باستمرار من خلال جهاز التنظيف ،ويتأثر بالماء المضغوط الذي يتم رشّه من الحمام. جاهز

8جهاز تشديد حزام المرشح: يتكون من أسطوانة تشديد ، ومركب تشديد وآلية مزامنة.دورها هو لتوتر حزام المرشح وتوفير ظروف التوتر اللازمة لإنتاج قوة الضغط من الصحافة dewateringويمكن تحقيق ذلك عن طريق ضبط ضغط الهواء من أسطوانة التوتر من نظام ضغط الهواء.

9 جهاز التفريغ: يتكون من لوحة كشط ، حامل سكين ، ومرور التفريغ ، وما إلى ذلك. وظيفته هي قشر كعكة المرشح المجفف وشريط المرشح لتحقيق الغرض من التفريغ.

10 جهاز نقل: يتكون من المحرك، والحد من، آلية نقل العجلات، الخ. هو مصدر الطاقة لتشغيل حزام المرشح،ويمكن تعديل سرعة الجهاز المقلص لتلبية متطلبات سرعات الحزام المختلفة في العملية.

11 النظام الهوائي: يتكون هذا النظام أساسا من مصدر طاقة (خزان تخزين الغاز، المحرك، مضخة الهواء، الخ) ، المكونات التنفيذية (أسطوانات) ،ومكونات التحكم الهوائية (بما في ذلك مرسلات الضغط)، تدفق الضغط وصمامات التحكم في الاتجاه) عنصر التحكم في ضغط الهواء يتحكم في ضغط الهواء،معدل التدفق واتجاه التدفق لضمان أن يكون لجهاز التشغيل الضغط الهوائي قوة دفع معينة وسرعة، ويعمل بشكل طبيعي وفقًا لإجراءات محددة مسبقًا. إنه مصدر الطاقة لاستكمال التوتر وتعديل حزام المرشح.

تكوين الأجزاء:

1الإطار

2. جهاز توزيع الدبابيس

3الوعاء العلوي للاستقبال

4. نظام الدوار الجفاف

5. نظام الدوال الضغط

6جهاز التوتر

7الوعاء الأوسط من استقبال السائل

8جهاز غسيل

9. عجلة التحكم العليا

10حزام المرشح العلوي

11. مقشّر أعلى

12. مقشّر أسفل

13جهاز القيادة

14حزام المرشح السفلي

15أرضية تعديل الدوال

16الوعاء السفلي للاستقبال

المعلمات التقنية لجهاز تصفية الحزام:

مطبخ تصفية الحزام الاستخدام النموذجي للدلو:
