فلتر حزام أوتوماتيكي بالكامل لإزالة المياه من الحمأة في معالجة مياه الصرف الصحي، تكرير النفط الكيميائي، المعادن، وصناعات الورق

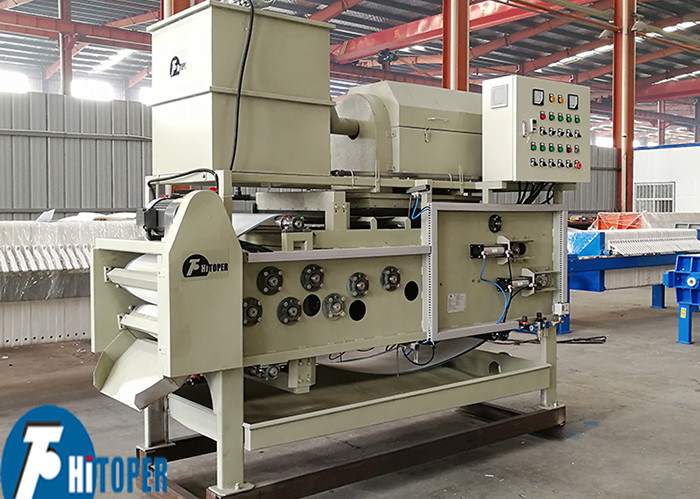

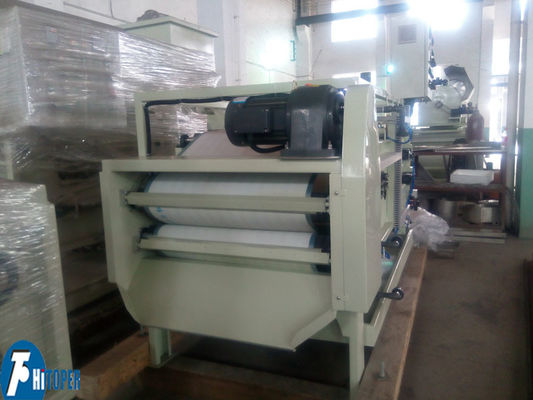

فلتر حزام أوتوماتيكي بالكامل بعرض فلتر 500 مم لإزالة المياه من الحمأة

سلسلة DY من مكبس فلتر الحزام هي معهد البحث الوطني بالتعاون مع إدخال تقنيات أجنبية متقدمة بناءً على التطوير الناجح لنماذج جديدة، تستخدم على نطاق واسع في معالجة مياه الصرف الصحي الحضرية، والصناعات الكيميائية، وتكرير النفط، والمعادن، والورق، والجلود، والأغذية، وغسيل الفحم، والطباعة والصباغة، وإزالة المياه من الحمأة. تعمل الآلة بشكل مستمر، ودرجة عالية من الأتمتة، وتوفير الطاقة، وكفاءة عالية، وسهولة الصيانة، وهي مثالية لمعدات إزالة المياه من الحمأة.

يتكون مكبس فلتر الحزام بشكل أساسي من جهاز قيادة، وإطار، وبكرة ضغط، وحزام فلتر علوي، وحزام فلتر سفلي، وجهاز شد حزام الفلتر، وجهاز تنظيف حزام الفلتر، وجهاز تفريغ، ونظام تحكم هوائي، ونظام تحكم كهربائي.

1 الإطار: يستخدم إطار مكبس فلتر الحزام بشكل أساسي لدعم وتثبيت نظام بكرة الضغط والمكونات الأخرى.

2 نظام بكرة الضغط: يتكون من بكرات بأقطار مرتبة بالتسلسل من الأكبر إلى الأصغر. يتم تثبيت الحمأة بواسطة أحزمة الفلتر العلوية والسفلية. عندما تمر عبر بكرات الضغط بالتتابع، يتم تشكيل تدرج ضغط من صغير إلى كبير تحت شد حزام الفلتر. تتم إزالة الماء تدريجياً.

3 جهاز إزالة المياه في منطقة الجاذبية: يتكون بشكل أساسي من قوس منطقة الجاذبية وقادوس. تزيل المادة المتكتلة كمية كبيرة من الماء في منطقة الجاذبية، وتصبح السيولة ضعيفة، مما يخلق ظروفًا لإزالة المياه بالبثق اللاحق.

4 جهاز إزالة المياه في المنطقة الوتدية: تمارس المنطقة الوتدية المتكونة بواسطة أحزمة الفلتر العلوية والسفلية قوة ضغط على المادة المحصورة وتقوم بإزالة المياه بالضغط المسبق لتلبية متطلبات المحتوى السائل وسيولة المادة في قسم إزالة المياه بالضغط.

5 حزام الفلتر: هو المكون الرئيسي لمكبس فلتر الحزام. يتم فصل الأطوار الصلبة والسائلة للحمأة أعلاه وأسفله. حزام الفلتر السفلي هو وسيط الترشيح. يتم شد أحزمة الفلتر العلوية والسفلية لتجاوز الضغط. بكرة للحصول على قوة الضغط المطلوبة لإزالة رطوبة المادة.

6 جهاز ضبط حزام الفلتر: يتكون من مكونات تنفيذية: أسطوانة هوائية، إشارة بكرة ضبط، ضغط خلفي، ونظام كهربائي. دوره هو ضبط انحراف حزام الفلتر الناتج عن أسباب مختلفة مثل عدم انتظام شد حزام الفلتر، وخطأ تركيب البكرة، والتغذية غير المتساوية، وما إلى ذلك، وبالتالي ضمان استمرارية واستقرار مكبس فلتر الحزام.

7. جهاز تنظيف حزام الفلتر: يتكون من بخاخ، وصندوق ملامسة مياه التنظيف، وغطاء تنظيف. عندما يتحرك حزام الفلتر، فإنه يمر باستمرار عبر جهاز التنظيف، ويتأثر بضغط الماء المرشوش من الدش. جاهز.

8. جهاز شد حزام الفلتر: يتكون من أسطوانة شد، وبكرة شد، وآلية تزامن. دوره هو شد حزام الفلتر وتوفير ظروف الشد اللازمة لإنتاج قوة الضغط لإزالة المياه. يمكن تحقيق ذلك عن طريق ضبط ضغط الهواء لأسطوانة الشد في نظام ضغط الهواء.

9 جهاز التفريغ: يتكون من لوحة كاشطة، وحامل سكين، وبكرة تفريغ، وما إلى ذلك. وظيفته هي تقشير كعكة الحمأة المجففة وحزام الفلتر لتحقيق غرض التفريغ.

10 جهاز النقل: يتكون من محرك، ومخفض، وآلية نقل تروس، وما إلى ذلك. وهو مصدر الطاقة لتشغيل حزام الفلتر، ويمكنه ضبط سرعة المخفض لتلبية متطلبات سرعات الحزام المختلفة في العملية.

11 النظام الهوائي: يتكون هذا النظام بشكل أساسي من مصدر طاقة (خزان تخزين الغاز، محرك، مضخة هواء، إلخ)، ومكونات تنفيذية (أسطوانات)، ومكونات تحكم هوائية (بما في ذلك مرحلات الضغط، وصمامات التحكم في الضغط والتدفق والاتجاه). يتحكم عنصر التحكم في ضغط الهواء في ضغط الهواء والتدفق والاتجاه لضمان أن مشغل ضغط الهواء لديه قوة دفع وسرعة معينة، ويعمل بشكل طبيعي وفقًا لإجراء محدد مسبقًا. وهو مصدر الطاقة لإكمال شد حزام الفلتر وضبطه.

مكونات الأجزاء:

1. الإطار

2. جهاز توزيع الحمأة

3. صينية علوية لاستقبال السائل

4. نظام بكرة إزالة المياه

5. نظام بكرة الضغط

6. جهاز الشد

7. صينية وسطى لاستقبال السائل

8. جهاز الغسيل

9. بكرة ضبط علوية

10. حزام فلتر علوي

11. كاشطة علوية

12. كاشطة سفلية

13. جهاز القيادة

14. حزام فلتر سفلي

15. بكرة ضبط سفلية

16. صينية سفلية لاستقبال السائل

المعلمات الفنية لمكبس فلتر الحزام:

الاستخدام النموذجي للحمأة في مكبس فلتر الحزام:
