| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOPER |
| إصدار الشهادات: | CE |
| رقم الموديل: | و xy4 / 450-30U |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | حزمة تصدير القياسية خشبية ، دون خشبية صلبة. |
| وقت التسليم: | 10-15 أيام عمل بعد تلقي دفعتك. |
| شروط الدفع: | L/C, T/T, D/A, D/P, ويسترن يونيون |
| القدرة على العرض: | 500 مجموعات شهريا لهذا الصحافة مرشح الغرفة |
| Filter area: | 4m2 | plate size: | 450*450mm |
|---|---|---|---|
| Chamber volume: | 60 Liters | Plate number: | 9 pieces |
| Filter pressure: | 0.6Mpa | Cake discharge: | manually |
| Motor: | 2200w | Compression: | hydraulic unit |
| Filter plate type: | Chamber type | Filter plate material: | Reinforced polypropylene |
| Filter plate color: | White | Application: | Food,beverage,chemcial,mineral,pharmacy,biological etc. |
| Function: | Solid-liquid separation | Filter medium: | Filter cloth |
| Voltage: | 380V/220V /400-450V/Customized | Conditon: | New |
| تسليط الضوء: | تصفية تصفية نزح المياه,الصحافة تصفية مياه الصرف الصحي |
||

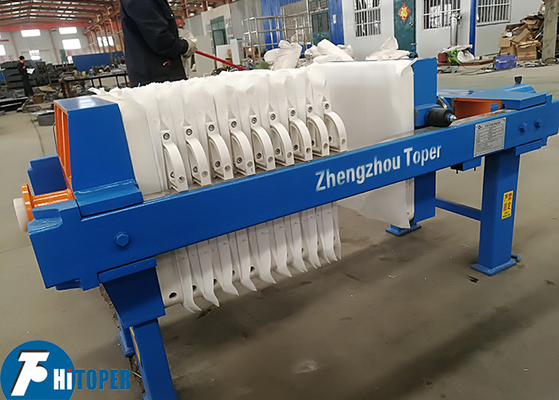

معالجة مياه الصرف الصحي البلدية 0.6Mpa معدات الضغط الهيدروليكية
هذه الصحافة المرشحة هي استخدام ساخن في تطبيق واسع في نطاق مياه الصرف الصحي، مثل تصنيع الورق الصرف الصحي، الطباعة / صبغ الصرف الصحي، الجلد والغش الصرف الصحي، الصرف الصحي التصفيف الكهربائي،مياه الصرف الصحي من معالجة المعادن، مياه الصرف الصحي الحجرية والمناجم ، مياه الصرف الصحي للأغذية والمشروبات ، مياه الصرف الصحي للماشية ، مياه الصرف الصحي للمجازر ، مياه الصرف الصحي الخام المختلطة للمدينة ، مياه الصرف الصحي للخارج ، مياه الصرف الصحي للمياه ، وما إلى ذلك.

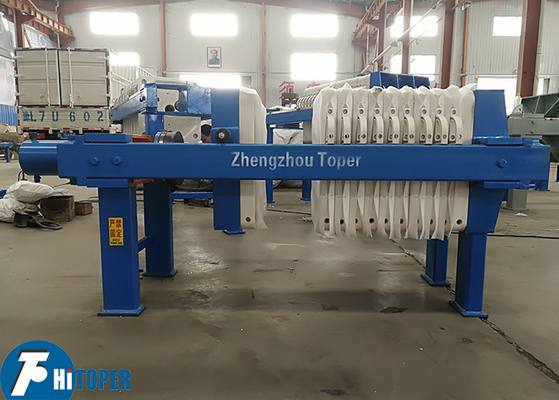

تتكون الصحافة المرشحة من الإطار ، لوحة المرشح ، نظام الضغط ، وغرفة التحكم الكهربائية.
يتكون الإطار من القاعدة ، لوحة الدفع ، لوحة الذيل والحزمة والإطار يدعم جهاز الضغط وألواح المرشح.

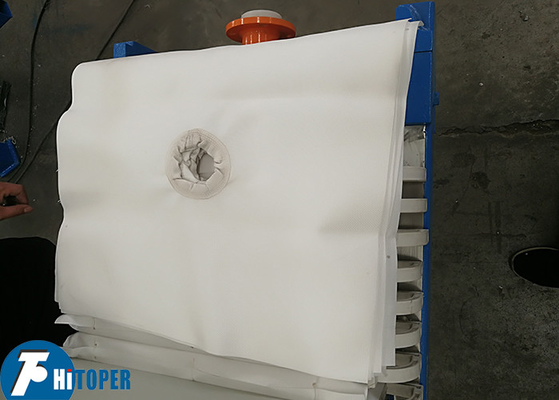

يتم تثبيت لوحة المرشح على الحزمة بين لوحة الذيل ولوحة الدفع ، مع قطعة قماش مرشح مشبوهة فيها.
في العملية ، يدفع جهاز الضغط لوحة الضغط للضغط على لوحة المرشح والقماش المرشح بين لوحة الضغط واللوحة الذراعية.يتم تشكيل غرفة المرشح بين لوحات المرشح المضغوطة والمواد تدخل إلى غرف المرشح من خلال مدخل تغذية لوحة الذيلتبقى الجسيمات الصلبة في غرف التصفية وتشكل كعك، بينما يتم تفريغ السائل من الجهاز من خلال كعكة الصحافة والقماش التصفية.يمكن إدخال مياه الغسيل من خلال مدخل غسيل لوحة الذيلبطريقة مماثلة، تجفيف الكعك مع الهواء المضغوط في مدخل الغسيل.
هيكل نوع الصفيحة الإطارية وغرفة المرشح هو نفسه. باستثناء الجزء المرشح الذي يتكون من صفيحة واحدة، وإطار واحد وقطعة قماش، مع غرفة المرشح بين الصفيحة والإطار.
يمكن تقسيم تدفق السائل من مطبقة المرشح إلى تدفق مفتوح وتدفق مغلق. التدفق المفتوح يشير إلى أن المرشح يتم تفريغه مباشرة من منفذ لوحة المرشح ،التدفق القريب يشير إلى أن المرشح يتم جمعها من مختلف لوحات المرشح قبل تصريفها خارج منفذ المرشح.
المعلم التقني الأساسي:
| النوع |
مساحة المرشح (م2) |
حجم لوحة المرشح (ملم) |
سمك كعكة المرشح (ملم) |
حجم غرفة المرشح (ل) |
رقم لوحة المرشح (PCS) |
ضغط التصفية (MPa) |
قوة المحرك (كيلوواط) |
الوزن (كغ) |
الأبعاد (ملم) (L×W×H) |
| XY4/450-30U | 4 | 450×450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950 × 700 × 900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200 × 700 × 900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450 × 700 × 900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700 × 700 × 900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950 × 700 × 900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300 × 700 × 900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450 × 700 × 900 | ||||
| XY15/630-30U | 15 | 630 × 630 | 226 | 18 | 1725 | 2640 × 900 × 1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940 × 900 × 1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590 × 900 × 1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700 × 1400 × 1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300 × 1400 × 1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840 × 1400 × 1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440 × 1400 × 1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040 × 1400 × 1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180 × 1200 × 1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570 × 1200 × 1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110 × 1200 × 1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550 × 1200 × 1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990 × 1200 × 1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430 × 1200 × 1300 |
