| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TOPER |
| إصدار الشهادات: | CE |
| رقم الموديل: | DY1000 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حاوية قياسية |
| وقت التسليم: | حوالي 30 يوم عمل بعد استلام دفعتك |
| شروط الدفع: | L / C ، T / T ، D / A ، D / P ، ويسترن يونيون |
| القدرة على العرض: | 10 مجموعات شهريًا لمكبس مرشح الحزام |
| عرض حزام المرشح: | 1000ملم | السعة: | 8-12 م 3 / ساعة |
|---|---|---|---|
| الحجم الجاف: | من 150 إلى 300 كجم / ساعة | محتوى الرطوبة: | 63-84.5٪ |
| قوة المحرك: | 1.5 كيلو واط | البعد المرجعي: | 4250 * 1880 * 2100 مم |
| الوزن: | 2920 كجم | التطبيق: | الجلود والورق والطباعة والصباغة |
| نوع التغذية: | تغذية المضخة | نوع العملية: | العمل التلقائي المستمر |
| نوع التفريغ: | أوتوماتيكي | الوظيفة: | الجفاف والسماكة والتركيز |

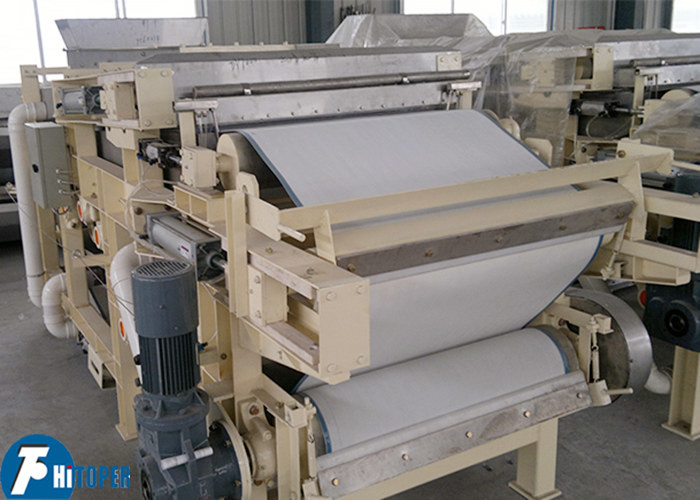

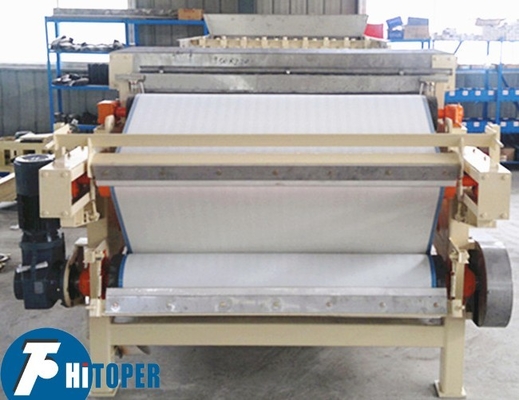

مطبخ تصفية حزام سعة كبيرة مع حزام 1000 مم لمعالجة مياه الصرف الصحي في الصناعة الكيميائية
يحتوي مطبخ فلتر الحزام DY على آلة محرك ، وموزع الوحل ، وقطاع تصفية ، وجهاز التوتر ، وجهاز ضبط تلقائي ، وقطاع تصفية ، وجهاز غسل الحزام ، وقطاع الحافة ، والجفاف الجاذبية ،الجفاف من السكين، ضغط الجفاف والإطار، الخ
The process of filter is that sludge after flocculation treatment goes into sludge distributor to gravity dehydration which is a little long period with horizontal movement and small angle rising periodثم يتحرك الوحل المرشح بواسطة الحزام المرشح وتحت الجاذبية، يتم فصل الماء الحر من مادة التدفق. يتم إزالة معظم الماء من الوحل، وبالتالي يفقد الوحل تقريبًا حركه.ثم إلى الجفاف. The space in wedge dehydration is from small size to big size and then the two filtrating belts come together to make sludge between two belts under gradually growing squeezing pressure to let water discharged frequentlyفي هذه المرحلة، فقدت الوحل حركه التي تستعد للضغط الجفاف الخطوة التالية.
يتم ترتيب قطر أدوات الضغط من الحجم الصغير إلى الحجم الكبير ، ولكن الضغط على الوحل يزداد تدريجياً.يتم ضغط الوحل وقطع البلازما من خلال عدة أوامر من النوع S الضغط على أدوات لتحقيق الماء المشبعة المجففة من الوحل الذي ينهي عملية إزالة الماء من الوحلعندما يمر الحزام المرشح عبر جهاز التفريغ، يتم كشط الكعك الطين من قبل مقشط من الحزام المرشح.يتم غسل أحزمة التصفية العليا والسفلية ثم العودة إلى الجفاف الجاذبية للوفاء بالدورة التالية من جفاف الوحل.
تكوين الأجزاء:
1الإطار
2. جهاز توزيع الدبابيس
3الوعاء العلوي للاستقبال
4. نظام الدوار الجفاف
5. نظام الدوال الضغط
6جهاز التوتر
7الوعاء الأوسط من استقبال السائل
8جهاز غسيل
9. عجلة التحكم العليا
10حزام المرشح العلوي
11. مقشّر أعلى
12. مقشّر أسفل
13جهاز القيادة
14حزام المرشح السفلي
15أرضية تعديل الدوال
16الوعاء السفلي للاستقبال
ملاحظات:
1الآلة تعمل بسلاسة، لا تأثير الاهتزاز
2.حمل البيد هو 1.6 مرة من وزن الجهاز. سمك طبقة الخرسانة الصلبة، مجموعة من قضبان الفولاذ من الأساس الخرساني يتم تحديدها من قبل المستخدم.
3بالإضافة إلى الجانب القريب من حزام التحويل، الجانبين الثلاثة الآخرين على بعد حوالي 1 متر من الآلة.
4. جعل خزان جمع المياه هو جمع المياه، كما يحددها المستخدم
5الوحدة هي mm
المعلمات التقنية لجهاز تصفية الحزام:
|
النوع |
DY750 | DY1000 | DY1500 | DY2000 | DY2500 | DY3000 | ||
| عرض المرشح ((ملم) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
القدرة على التركيز (s.s.1.5 إلى 2.5% |
6 ¢9 | 8 ¢12 | 12 18 | 16 24 | 20 ¢30 | 28 ⭐ 38 | ||
| الحجم الجاف ((kg/hr) | 110 ¥ 225 | 150 ¢ 300 | 225 ¥450 | 300~600 | 375750 | 420950 | ||
| محتوى الرطوبة ((%) | 6384.5 | 6384.5 | 6384.5 | 6384.5 | 6384.5 | 6384.5 | ||
| قوة المحرك ((HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
أبعاد المرجعية (ملم) |
(ل) | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| هـ | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| الوزن ((كغ) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
شركتنا
تشنغجو توبر هي المورد الرائد للمعدات الصناعية في الصين، وكذلك المصدر المهني ومزود الخدمات من معدات التصفية والفصل.
نحن نركز على الخدمة الكاملة لمشروع تصفية من التصميم إلى خدمة ما بعد البيع وتوفير قطع الغيار بسرعة.
المنتجات:
قاعدة تصنيعنا لمعدات الفلتر تنتج بشكل رئيسي مطبقة فلتر غشاءية كاملة أو شبه أوتوماتيكية ، مطبقة فلتر مدفونة ، مطبقة فلتر حزام ، طرد مركزي ، إلخ.جميع هذه المنتجات تستخدم على نطاق واسع في التعدينالصناعات المعدنية والنفطية والكيميائية والطبية والنسيجية والطباعة والصباغة وصناعة الورق والمواد الغذائية والكحول والملح غير العضوي وغسل الفحم ومعالجة مياه الصرف الصحي.
لقد مرت منتجاتنا شهادة نظام إدارة الجودة الدولي ISO9001. ترحيبا حارا الأصدقاء الجدد والقديمة في جميع أنحاء العالم للمجيء إلى شركتنا للتعاون الجيد مع بعضها البعض!
